Bælgventiler

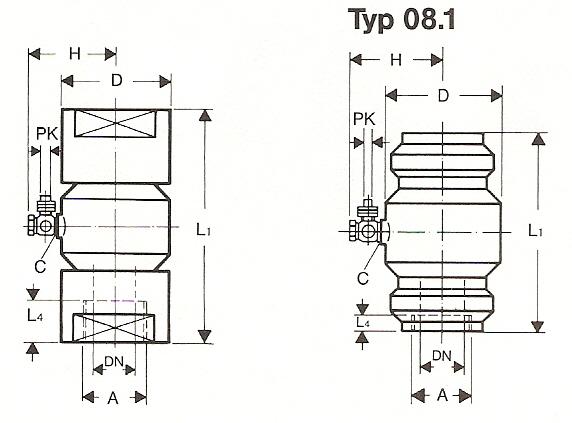

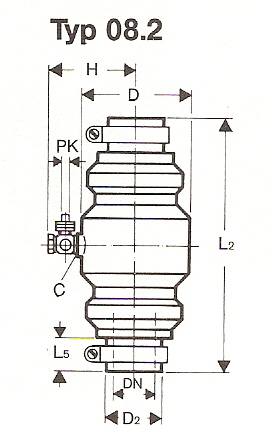

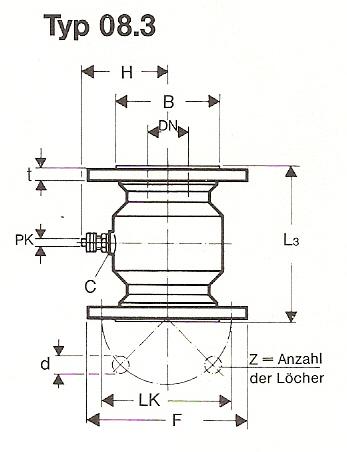

Bælgventil, type 08.1               Bælgventil, Type 08.2           Bælgventil, type 08.3
med indvendigt gevind                for muffesamling                     med flanger.
Størrelser:                                Størrelser: 40 til 100mm           Nominelt tryk 110/DIN 2576
13 til 100mm, R3/8" til R4"                                                      Størrelser: 40 til 200mm


Vores bælgventiler findes i 3 forskellige typer for lukning, distribution og dosering af voluminøse produkter, væsker og gasser.

Bælgventilen er en kompakt og driftsikker åbne/lukke enhed, som med fordel kan anvendes til en mængde forskellige medier, granulater og lignende. Bælgventilerne fås med bælge i forskellig kvalitet, afhængig af driftsforholdene.

Bælgventilens simple og robuste konstruktion, gør ventilen til en meget slidstærk løsning, selv under hårde driftsbetingelser.

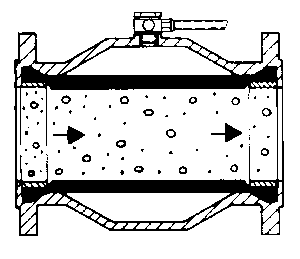

Således virker bælgventilen:
Åben.
Tæt selv ved indesluttet granulat.


Tryk:


Op til 25mm i diameter
Fra 32mm i diameter
Max. drifttryk (mediet)
4 bar*
4 bar*
Anbefalet lukketryk

Ca. 2,5 bar
Højere end medietrykket
Ca. 1,8 til 2 bar
Højere end medietrykket

* Kan leveres for 8 bar drifttryk, mod ekstra pris.



Ventilhus-typer:




Type 08.1
         ø13-20mm i POM.
         ø25-32mm i støbt aluminium/POM.
         ø40-32mm i støbt aluminium.

Type 08.2 I støbt aluminium.

Type 08.3 I støbt aluminium*


* Leveres også med produktberørende dele i rustfrit stål eller POM.

Aluminiumshusene leveres også hårdt forkromet, mod ekstra pris.





DN

D

L1

L2

L3

H

PK

A

L4

L5

D2

d

F

LK

B

t

Z

C

Vol*

Kg

13

60

130



50

4

R3/8"

15



1/8"

0,12

0,4

20

72

142



50

6

R3/4"

15



1/8"

0,19

0,5

25

72

152



55

6

R1"

21



1/8"

0,2

0,6

32

88

189



63

6

R11/4"

21



1/8"

0,25

1,0

40

95

202

282

156

70

6

R11/2"

20

40

49

18

150

110

88

16

4

1/8"

0,3

1,7

50

114

210

290

167

81

6

R2"

20

40

59

18

165

125

102

18

4

1/4"

0,7

2,2

65

140

240

340

200

94

8

R21/2"

20

50

75

18

185

145

125

18

4

1/4"

1

3,0

80

160

285

385

245

109

8

R3"

20

50

90

18

200

160

138

18

8

1/4"

2

4,5

100

210

340

440

290

127

8

R4"

25

50

112

18

220

180

158

20

8

1/2"

3,5

7,0

125

245



350

149

10



18

250

210

188

22

8

1/2"

7,5

10,9

150

280



420

178

13



22

285

240

212

30

8

1/2"

13

18,3

200

360



555

218

13



18

340

295

266

40

8

1/2"

30

31,4

*styrevolumen ved lukket ventil.              Z = Antal huller.
